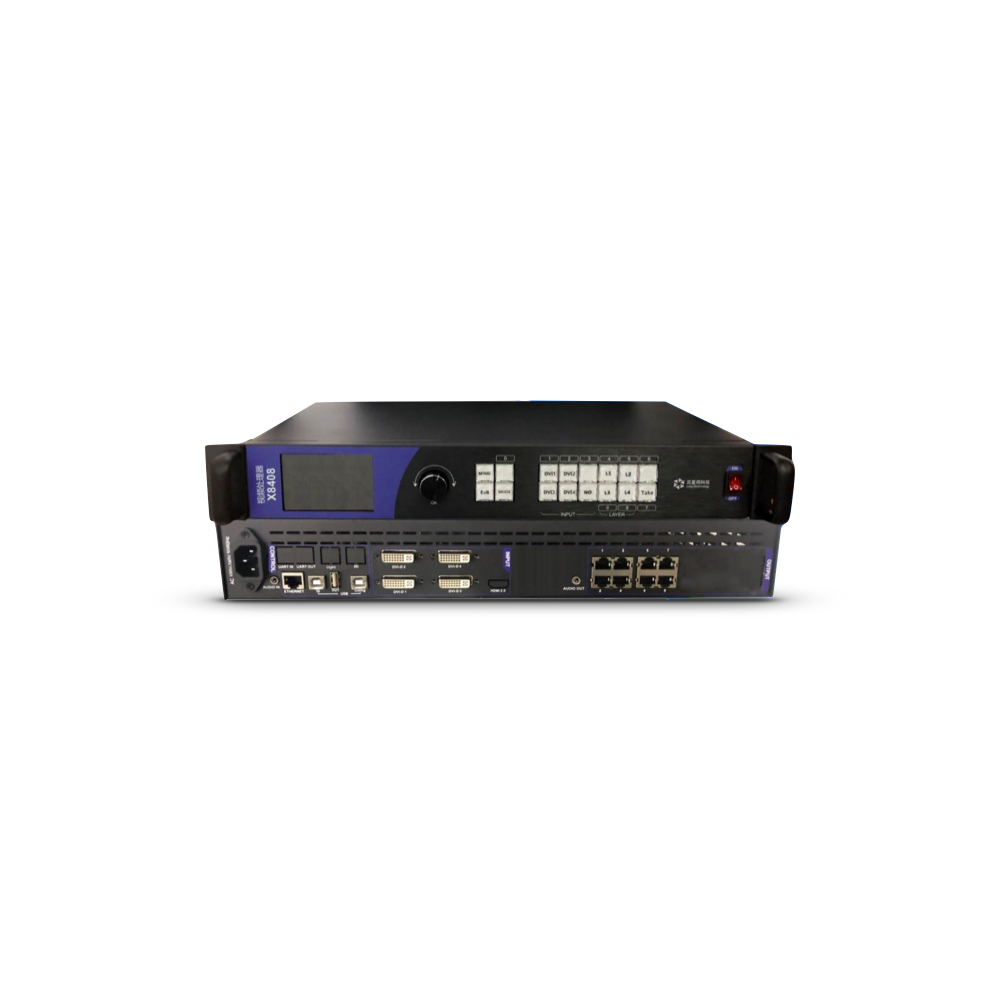

ویدئو پروسسور Linsn X8408؛ کنترلر دوکاره نمایشگر LED

توضیحات

ویدئو پروسسور Linsn X8408 یک کنترلر دوکاره برای نمایشگرهای LED است که عملکرد Sending Controller و Video Processor را در یک دستگاه ترکیب می‌کند. این مدل برای پروژه‌هایی طراحی شده که نیاز به مدیریت چند منبع تصویری، چند لایه تصویر و کنترل نمایشگر LED با ظرفیت بالا دارند.

X8408 دارای 8 خروجی Gigabit Ethernet است و ظرفیت بارگذاری اعلام‌شده آن تا 5.2 میلیون پیکسل می‌رسد. حداکثر عرض قابل پشتیبانی در مشخصات رسمی 7680 پیکسل و حداکثر ارتفاع 4000 پیکسل اعلام شده است.

به همین دلیل، این دستگاه می‌تواند در پروژه‌های نمایشگر LED بزرگ، تلویزیون شهری، نمایشگرهای تبلیغاتی، سالن‌ها و برخی پروژه‌های ویدئو وال LED مورد بررسی قرار گیرد.

Linsn X8408 چیست؟

X8408 یک دستگاه دوکاره Sender + Video Processor از برند Linsn است که برای کنترل نمایشگرهای LED طراحی شده است.

در یک سیستم LED، پردازش و ارسال تصویر دو بخش مهم از زنجیره نمایش هستند. X8408 این دو بخش را در یک دستگاه ترکیب می‌کند و می‌تواند داده تصویر را پس از دریافت از منابع ورودی برای ارسال به Receiver Cardهای نمایشگر آماده کند.

این ساختار می‌تواند در پروژه‌هایی که تعداد تجهیزات کمتر، مدیریت متمرکزتر و چند ورودی تصویری موردنیاز است مفید باشد.

ظرفیت بارگذاری 5.2 میلیون پیکسل

طبق مشخصات رسمی Linsn، X8408 از حداکثر:

5,200,000 پیکسل

پشتیبانی می‌کند.

دستگاه دارای 8 خروجی شبکه Gigabit است و ظرفیت هر خروجی در دیتاشیت رسمی تا 650 هزار پیکسل ذکر شده است.

حداکثر عرض کلی قابل پشتیبانی:

7680 پیکسل

و حداکثر ارتفاع کلی:

4000 پیکسل

اعلام شده است.

در انتخاب این دستگاه باید رزولوشن واقعی نمایشگر محاسبه شود و تصمیم صرفاً بر اساس ابعاد فیزیکی صفحه گرفته نشود.

8 خروجی Gigabit Ethernet

Linsn X8408 دارای 8 خروجی RJ45 گیگابیتی برای ارسال اطلاعات تصویر به سیستم Receiver Card است.

این تعداد خروجی باعث می‌شود دستگاه بتواند در نمایشگرهای LED با رزولوشن نسبتاً بالا مورد استفاده قرار گیرد.

در یک پروژه واقعی، تعداد پورت‌های مورد استفاده به رزولوشن صفحه، تعداد کارت‌های دریافت و معماری کابینت‌ها بستگی دارد.

چهار ورودی DVI

طبق جدول ورودی‌های دیتاشیت رسمی، X8408 دارای:

4 ورودی DVI

است و هر ورودی از استاندارد VESA تا حداکثر 1920×1080@60Hz پشتیبانی می‌کند.

این ورودی‌ها برای اتصال منابع تصویری سازگار به پردازنده مورد استفاده قرار می‌گیرند.

نکته مهم این است که در برخی تصاویر یا توضیحات پنل دستگاه نام HDMI 2.0 نیز دیده می‌شود، اما جدول رسمی ورودی‌ها و صفحه محصول Linsn چهار ورودی DVI را به‌طور مشخص اعلام می‌کنند. بنابراین برای جلوگیری از درج مشخصات متناقض، بهتر است قابلیت HDMI فقط بعد از بررسی نسخه سخت‌افزاری دستگاه موجود تأیید شود.

پشتیبانی از چهار تصویر هم‌زمان

یکی از قابلیت‌های مهم X8408، امکان مدیریت 4 تصویر یا Layer است.

طبق اطلاعات رسمی، هر یک از چهار تصویر می‌تواند با اندازه و موقعیت دلخواه روی صفحه تنظیم شود. همچنین دستگاه از افکت Fade In / Fade Out برای تغییر منبع تصویر پشتیبانی می‌کند.

این قابلیت در پروژه‌هایی که چند محتوای تصویری باید به‌صورت هم‌زمان یا با چیدمان‌های متفاوت نمایش داده شوند، کاربرد بیشتری دارد.

کاربرد X8408 در تلویزیون شهری

در پروژه‌های تلویزیون شهری و نمایشگر LED فضای باز معمولاً سیستم کنترل باید بتواند رزولوشن بالای صفحه، چند خروجی شبکه و چند منبع تصویر را مدیریت کند.

X8408 با 8 خروجی Gigabit و ظرفیت 5.2 میلیون پیکسل می‌تواند در برخی از این پروژه‌ها به‌عنوان بخشی از سیستم کنترل مورد استفاده قرار گیرد.

البته انتخاب نهایی باید بر اساس تعداد کل پیکسل‌ها، Receiver Cardها، نوع ماژول و ساختار کابینت انجام شود.

کاربرد در ویدئو وال و نمایشگر LED داخلی

X8408 فقط به کاربرد Outdoor محدود نیست و می‌تواند در سیستم‌های LED داخلی نیز مورد استفاده قرار گیرد.

در پروژه‌های ویدئو وال LED و نمایشگرهای بزرگ داخلی که نیاز به مدیریت چند تصویر و ظرفیت خروجی بالا دارند، قابلیت چهار Layer و 8 خروجی شبکه می‌تواند کاربردی باشد.

در چنین پروژه‌هایی رزولوشن نهایی، Pixel Pitch و تعداد Receiver Cardها باید قبل از انتخاب پردازنده محاسبه شوند.

USB در X8408 چه کاربردی دارد؟

یکی از مواردی که در متن قدیمی این محصول اشتباه توضیح داده شده بود، کاربرد USB است.

طبق دیتاشیت رسمی، X8408 دارای رابط‌های USB برای:

• ارتباط با کامپیوتر
• Configuration
• Cascade بین تجهیزات

است.

بنابراین USB این دستگاه را نباید به‌عنوان USB Media Player برای پخش مستقیم ویدئو و عکس از فلش مموری معرفی کرد. در مستندات رسمی X8408 چنین قابلیت مستقیمی تأیید نشده است.

سازگاری با Receiver Cardهای Linsn

Linsn اعلام کرده است که X8408 از Receiver Cardها و Multi-function Cardهای سریLinsn پشتیبانی می کند.

در طراحی سیستم، دستگاه پردازنده باید همراه با کارت‌های دریافت، ماژول‌های LED و ساختار ارسال سیگنال بررسی شود.

تعداد Receiver Cardها به تعداد پیکسل‌ها و ساختار کابینت نمایشگر بستگی دارد.

امکانات اصلی Linsn X8408

• کنترلر دوکاره Sender + Video Processor
• ظرفیت بارگذاری تا 5.2 میلیون پیکسل
• 8 خروجی Gigabit Ethernet
• ظرفیت تا 650 هزار پیکسل برای هر پورت
• حداکثر عرض 7680 پیکسل
• حداکثر ارتفاع 4000 پیکسل
• 4 ورودی DVI
• پشتیبانی از چهار Layer تصویری
• تنظیم اندازه و موقعیت هر تصویر
• Fade In / Fade Out
• USB برای کنترل، تنظیم و Cascade
• سازگاری با Receiver Cardهای Linsn

مشخصات فنی Linsn X8408

مشخصات فوق بر اساس صفحه محصول و دیتاشیت رسمی X8408 منتشرشده توسط Linsn تنظیم شده‌اند. linsn.com

X8408 برای چه پروژه‌هایی مناسب است؟

X8408 زمانی گزینه قابل بررسی است که نمایشگر LED نیاز به ظرفیت نسبتاً بالا، چند خروجی شبکه و مدیریت چند تصویر داشته باشد.

کاربردهای رایج آن می‌تواند شامل تلویزیون شهری، نمایشگرهای تبلیغاتی بزرگ، نمایشگر LED سالن، نمایشگاه، اجرای رویداد و ویدئو وال LED باشد.

اگر پروژه فقط یک صفحه کوچک با یک منبع تصویر ساده باشد، ممکن است استفاده از یک پردازنده با ظرفیت و امکانات کمتر اقتصادی‌تر باشد.

تفاوت X8408 با یک Sending Card ساده

Sending Card معمولاً وظیفه اصلی ارسال داده تصویر به Receiver Cardها را بر عهده دارد.

اما X8408 علاوه بر نقش Sending Controller، امکانات پردازش و مدیریت چند تصویر را نیز در یک دستگاه ارائه می‌کند.

به همین دلیل این مدل برای پروژه‌هایی طراحی شده که به قابلیت‌هایی بیشتر از یک کارت ارسال ساده نیاز دارند.

هنگام انتخاب X8408 چه مواردی باید بررسی شود؟

پیش از خرید بهتر است رزولوشن نهایی نمایشگر، تعداد کل پیکسل‌ها، تعداد Receiver Cardها، نوع منابع تصویری، تعداد خروجی‌های موردنیاز، Pixel Pitch و ساختار کابینت مشخص باشد.

همچنین اگر HDMI یا هر ورودی خاص دیگری برای پروژه ضروری است، باید پورت‌های همان نسخه سخت‌افزاری موجود پیش از خرید بررسی شوند؛ چون مستندات رسمی X8408 درباره HDMI یکدست نیستند.

خرید ویدئو پروسسور Linsn X8408 از ASI Light

Linsn X8408 برای پروژه‌هایی قابل بررسی است که سیستم نمایشگر LED به ظرفیت بالا، چند خروجی شبکه و امکان مدیریت چند تصویر نیاز دارد.

در پروژه‌های حرفه‌ای، انتخاب ویدئو پروسسور باید همراه با بررسی ماژول LED، کارت‌های رسیور، رزولوشن صفحه و ساختار ارسال تصویر انجام شود.

ASI Light می‌تواند در طراحی، تأمین و اجرای سیستم نمایشگر LED، ظرفیت موردنیاز پردازنده و سازگاری تجهیزات را بر اساس مشخصات پروژه بررسی کند.

برای استعلام قیمت و موجودی X8408 بهتر است ابعاد صفحه، Pixel Pitch، رزولوشن نهایی و تجهیزات کنترلی موجود در پروژه اعلام شوند.

سوالات متداول Linsn X8408

ویدئو پروسسور Linsn X8408 چیست؟

X8408 یک کنترلر دوکاره Sender + Video Processor برای سیستم‌های نمایشگر LED است که قابلیت ارسال داده و مدیریت چند تصویر را در یک دستگاه ترکیب می‌کند.

ظرفیت Linsn X8408 چقدر است؟

حداکثر ظرفیت اعلام‌شده برای این مدل 5.2 میلیون پیکسل است.

X8408 چند خروجی شبکه دارد؟

این دستگاه دارای 8 خروجی Gigabit Ethernet است.

حداکثر رزولوشن قابل پشتیبانی X8408 چقدر است؟

حداکثر عرض کل 7680 پیکسل و حداکثر ارتفاع 4000 پیکسل اعلام شده است.

X8408 چند ورودی DVI دارد؟

طبق دیتاشیت رسمی، این مدل دارای 4 ورودی DVI است که هرکدام تا 1920×1080@60Hz را پشتیبانی می‌کنند.

آیا USB دستگاه برای پخش مستقیم فیلم از فلش است؟

طبق دیتاشیت رسمی، USBهای X8408 برای ارتباط با PC، تنظیم دستگاه و Cascade معرفی شده‌اند و قابلیت پخش مستقیم فایل از فلش برای این مدل تأیید نشده است.

آیا X8408 برای تلویزیون شهری مناسب است؟

در صورت تناسب ظرفیت دستگاه با رزولوشن نمایشگر و تجهیزات کنترل، X8408 می‌تواند در برخی پروژه‌های تلویزیون شهری و نمایشگر LED بزرگ مورد استفاده قرار گیرد.

آیا X8408 برای ویدئو وال LED قابل استفاده است؟

بله، در پروژه‌های LED داخلی با رزولوشن و ساختار سازگار می‌تواند به‌عنوان پردازنده و کنترلر سیستم مورد بررسی قرار گیرد.

جمع‌بندی

ویدئو پروسسور Linsn X8408 یک کنترلر دوکاره برای نمایشگرهای LED با ظرفیت تا 5.2 میلیون پیکسل، 8 خروجی Gigabit، چهار ورودی DVI و قابلیت مدیریت چهار تصویر است.

این مدل برای پروژه‌هایی که نمایشگر بزرگ، چند خروجی شبکه و مدیریت چند Layer تصویری دارند قابل بررسی است.

انتخاب نهایی X8408 باید بر اساس تعداد پیکسل‌ها، منابع ورودی، Receiver Cardها و ساختار واقعی پروژه انجام شود
