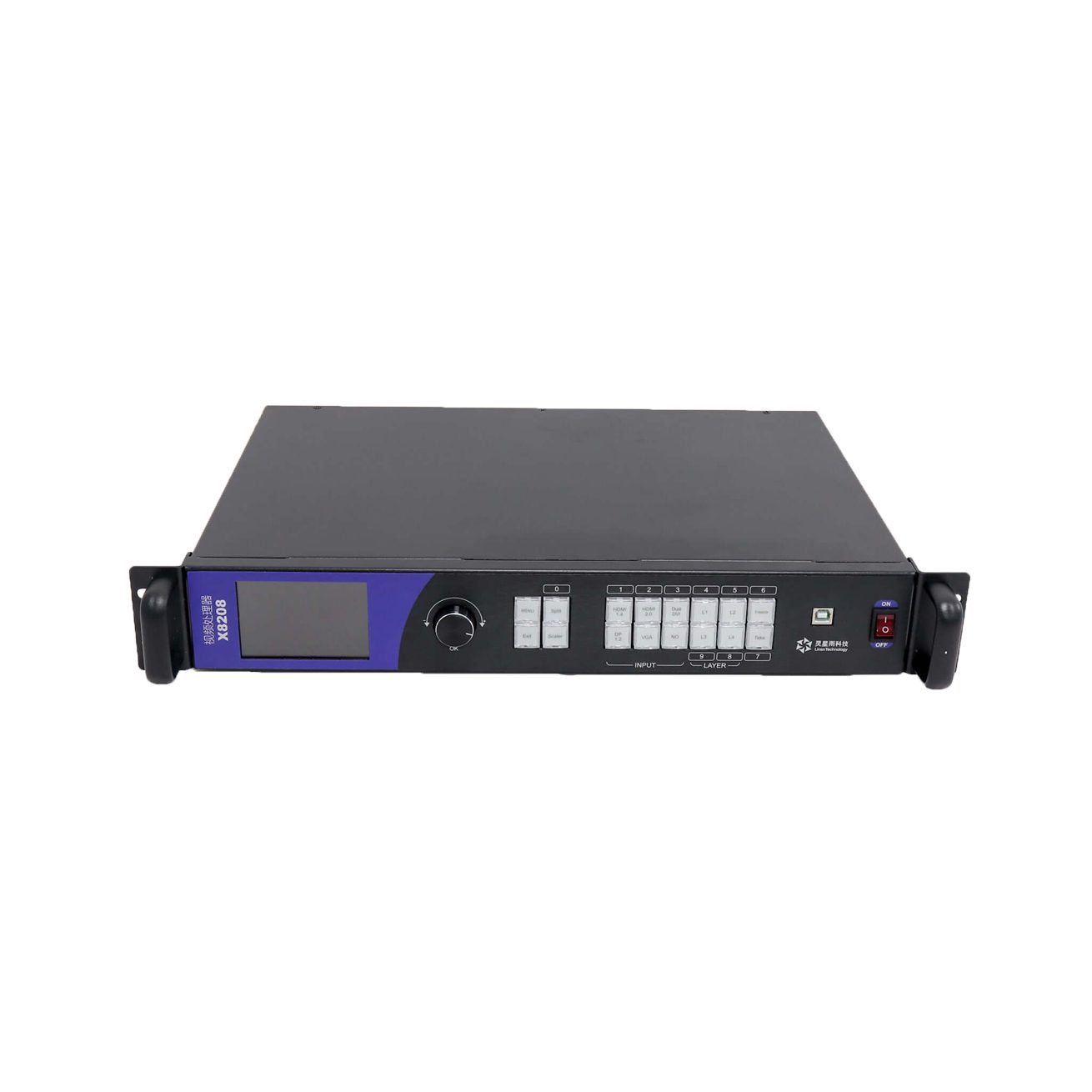

ویدئو پروسسور Linsn X8208؛ پردازنده 4K نمایشگر LED

برند محصول

توضیحات کوتاه

ویدئو پروسسور Linsn X8208 یک کنترلر دوکاره حرفه‌ای با ظرفیت تا 5.2 میلیون پیکسل، 8 خروجی Gigabit و پشتیبانی از ورودی 4K است. این مدل قابلیت PIP، نمایش سه پنجره، Scaling، EDID و 3D را ارائه می‌دهد و برای برخی پروژه‌های تلویزیون شهری، نمایشگر LED بزرگ و ویدئو وال قابل بررسی است. برای استعلام قیمت و بررسی تناسب X8208 با پروژه با ASI Light تماس بگیرید.

برای استعلام قیــمت و مشاوره رایگان تــماس بگــــــیرید . . .

ای اس آی لایت

پیشرو در تلویزیون شهری

صفر تا صــد

اجرای صفر تا صد پروژه

بهترین قیمت

تضمین بهترین قیمت

بهترین کیفیت

تضمین بهترین کیفیت

محصولات متنوع

تنوع بالا محصولات

specifications

مشخصات محصول

ویدئو پروسسور Linsn X8208 یک کنترلر دوکاره حرفه‌ای با ظرفیت تا 5.2 میلیون پیکسل، 8 خروجی Gigabit و پشتیبانی از ورودی 4K است. این مدل قابلیت PIP، نمایش سه پنجره، Scaling، EDID و 3D را ارائه می‌دهد و برای برخی پروژه‌های تلویزیون شهری، نمایشگر LED بزرگ و ویدئو وال قابل بررسی است. برای استعلام قیمت و بررسی تناسب X8208 با پروژه با ASI Light تماس بگیرید.

توضیحات

ویدئو پروسسور Linsn X8208 یک کنترلر حرفه‌ای دوکاره برای نمایشگرهای LED است که قابلیت‌های پردازش تصویر و ارسال داده به سیستم نمایشگر را در یک دستگاه ترکیب می‌کند.

این مدل دارای 8 خروجی شبکه گیگابیتی است و ظرفیت بارگذاری آن تا 5.2 میلیون پیکسل اعلام شده است. پشتیبانی از ورودی 4K@60Hz، نمایش سه پنجره هم‌زمان، قابلیت PIP، مدیریت EDID، عمق رنگ 10 بیت و پشتیبانی از نمایش 3D / 120Hz از مهم‌ترین امکانات این دستگاه هستند.

به همین دلیل X8208 می‌تواند در پروژه‌های حرفه‌ای مانند تلویزیون شهری و نمایشگر LED فضای باز، نمایشگرهای بزرگ تبلیغاتی، سالن‌ها، رویدادها و برخی پروژه‌های ویدئو وال و نمایشگر LED داخلی مورد بررسی قرار گیرد.

ویدئو پروسسور Linsn X8208 چیست؟

Linsn X8208 یک دستگاه 2-in-1 است که عملکرد Video Processor و Sending Controller را در یک مجموعه ارائه می‌دهد.

در یک سیستم LED، تصویر ورودی ممکن است رزولوشنی متفاوت با رزولوشن واقعی نمایشگر داشته باشد. پردازنده تصویر وظیفه دارد سیگنال ورودی را متناسب با ساختار پیکسلی صفحه مدیریت و مقیاس‌بندی کند و سپس داده برای Receiver Cardهای نمایشگر ارسال شود.

ترکیب پردازش تصویر و سیستم ارسال در X8208 باعث می‌شود این دستگاه برای پروژه‌هایی که به رزولوشن بالا، چند ورودی تصویری و کنترل یکپارچه نیاز دارند، گزینه‌ای قابل بررسی باشد.

ویدئو پروسسور Linsn X8208 برای تلویزیون شهری و ویدئو وال LED
ویدئو پروسسور Linsn X8208 با ظرفیت 5.2 میلیون پیکسل، ورودی 4K و 8 خروجی Gigabit

ظرفیت بارگذاری 5.2 میلیون پیکسل

حداکثر ظرفیت بارگذاری اعلام‌شده برای X8208 برابر با:

5,200,000 پیکسل

است.

دستگاه دارای 8 خروجی شبکه است و ظرفیت هر خروجی تا حدود 650 هزار پیکسل اعلام شده است.

حداکثر عرض کلی قابل پشتیبانی:

8192 پیکسل

و حداکثر ارتفاع:

4000 پیکسل

است.

این اعداد نباید به این معنا برداشت شوند که نمایشگر می‌تواند هم‌زمان رزولوشن 8192×4000 پیکسل داشته باشد؛ مجموع پیکسل‌های پروژه همچنان باید در محدوده ظرفیت کلی 5.2 میلیون پیکسل دستگاه قرار گیرد.

8 خروجی Gigabit Ethernet

X8208 دارای 8 خروجی شبکه Gigabit برای ارسال اطلاعات تصویر به Receiver Cardهای سیستم LED است.

تعداد خروجی‌های مورد استفاده در هر پروژه به رزولوشن نهایی صفحه، تعداد کارت‌های دریافت، ساختار کابینت‌ها و نحوه توزیع داده میان بخش‌های مختلف نمایشگر بستگی دارد.

به همین دلیل، قبل از خرید Video Processor بهتر است رزولوشن واقعی نمایشگر محاسبه شود و ظرفیت خروجی دستگاه با ساختار کل پروژه تطبیق داده شود.

ورودی‌های تصویر Linsn X8208

یکی از نقاط قوت این دستگاه، تنوع ورودی‌های تصویری آن است.

طبق دیتاشیت رسمی، ورودی‌های اصلی X8208 عبارت‌اند از:

  • 1 × HDMI 1.4 تا رزولوشن 3840×2160@30Hz
  • 1 × HDMI 2.0 تا رزولوشن 3840×2160@60Hz
  • 1 × Dual DVI تا رزولوشن 3840×2160@30Hz
  • 1 × DisplayPort تا رزولوشن 3840×2160@60Hz
  • 1 × VGA تا رزولوشن 1920×1200@60Hz

این تنوع ورودی به اپراتور اجازه می‌دهد منابع تصویری مختلف را متناسب با تجهیزات موجود در پروژه به سیستم متصل کند.

پشتیبانی از ورودی 4K

X8208 از ورودی 4K پشتیبانی می‌کند و از طریق HDMI 2.0 و DP 1.2 امکان دریافت سیگنال تا رزولوشن 3840×2160@60Hz را دارد.

پشتیبانی از 4K در پروژه‌هایی اهمیت بیشتری دارد که منبع تصویر رزولوشن بالا دارد یا قرار است محتوای باکیفیت روی نمایشگر LED بزرگ اجرا شود.

البته رزولوشن ورودی و رزولوشن واقعی صفحه دو مفهوم جداگانه هستند و پردازنده تصویر وظیفه تطبیق آن‌ها را بر عهده دارد.

نمایش سه تصویر هم‌زمان

یکی از قابلیت‌های مهم Linsn X8208 امکان نمایش سه پنجره تصویری است.

این سه تصویر می‌توانند در موقعیت‌های چپ، وسط و راست نمایشگر مدیریت شوند و برای هر پنجره از منابع ورودی مختلف استفاده شود.

چنین قابلیتی در پروژه‌هایی مانند سالن‌های همایش، رویدادها، نمایشگاه‌ها و سیستم‌هایی که چند محتوای تصویری باید به‌طور هم‌زمان نمایش داده شوند، کاربرد دارد.

قابلیت PIP در X8208

این دستگاه از قابلیت PIP یا Picture-in-Picture نیز پشتیبانی می‌کند.

با این قابلیت می‌توان یک تصویر را به‌عنوان تصویر اصلی نمایش داد و تصویر منبع دیگری را در بخشی از نمایشگر قرار داد.

برای مثال در یک رویداد می‌توان محتوای اصلی را روی صفحه نمایش داد و هم‌زمان تصویر دوربین یا یک منبع دیگر را در یک پنجره جداگانه مشاهده کرد.

Scaling و نمایش Pixel-to-Pixel

X8208 از دو قابلیت مهم برای مدیریت ابعاد تصویر پشتیبانی می‌کند:

  • Full Screen Scaling
  • Pixel-to-Pixel Scaling

در حالت Full Screen، تصویر ورودی متناسب با ابعاد صفحه تنظیم می‌شود.

در حالت Pixel-to-Pixel نیز می‌توان ارتباط دقیق‌تری میان پیکسل‌های منبع و ساختار واقعی نمایشگر برقرار کرد.

این قابلیت‌ها یکی از دلایل اصلی استفاده از Video Processor در پروژه‌های LED هستند؛ زیرا رزولوشن خروجی کامپیوتر، دوربین یا دستگاه پخش معمولاً دقیقاً با رزولوشن نمایشگر LED یکسان نیست.

سوییچ بدون وقفه بین منابع تصویر

Linsn X8208 از سوییچ چندکاناله تصویر به‌صورت Seamless پشتیبانی می‌کند.

این قابلیت در پروژه‌هایی اهمیت دارد که اپراتور باید بین چند منبع تصویری جابه‌جا شود و نمی‌خواهد هنگام تغییر ورودی، وقفه یا قطع نامناسب تصویر دیده شود.

پشتیبانی از EDID

این دستگاه امکان مدیریت سفارشی EDID را فراهم می‌کند.

EDID در هماهنگی میان منبع تصویر و پردازنده نقش دارد و می‌تواند برای تنظیم صحیح رزولوشن و مشخصات سیگنال ورودی مورد استفاده قرار گیرد.

پشتیبانی از 10bit Color Depth

در مشخصات رسمی X8208 پشتیبانی از عمق رنگ 10 بیت نیز ذکر شده است.

عمق رنگ بالاتر می‌تواند در نمایش نرم‌تر طیف‌های رنگی و کاهش Banding در محتوای مناسب مؤثر باشد؛ البته کل زنجیره تصویر، از منبع تا نمایشگر، باید با مشخصات موردنیاز سازگار باشد.

پشتیبانی از 3D و 120Hz

X8208 از قابلیت نمایش 3D و نرخ 120Hz پشتیبانی می‌کند.

طبق دیتاشیت رسمی، هنگام فعال‌سازی 3D، حداکثر ظرفیت بارگذاری و حداکثر عرض قابل پشتیبانی کاهش پیدا می‌کند. بنابراین در پروژه‌هایی که قابلیت 3D موردنیاز است، ظرفیت دستگاه باید بر اساس همان حالت محاسبه شود.

USB در X8208 چه کاربردی دارد؟

در متن قدیمی این محصول نوشته شده بود که می‌توان از USB برای اتصال فلش مموری و پخش مستقیم فیلم و تصویر استفاده کرد.

این توضیح برای X8208 صحیح نیست.

طبق دیتاشیت رسمی، رابط USB دستگاه برای اتصال به کامپیوتر و کار با نرم‌افزار LEDSET استفاده می‌شود و کاربردهایی مانند:

  • تنظیم پارامترهای دستگاه
  • پیکربندی سیستم
  • ارتقای نرم‌افزار یا Firmware

برای آن ذکر شده است.

بنابراین USB این مدل را نباید به‌عنوان Media Player برای پخش مستقیم محتوا از فلش معرفی کرد.

کاربرد X8208 در تلویزیون شهری

در پروژه‌های تلویزیون شهری معمولاً ابعاد و رزولوشن نمایشگر بالا است و سیستم کنترل باید بتواند حجم قابل توجهی از داده تصویر را مدیریت کند.

X8208 با ظرفیت 5.2 میلیون پیکسل، 8 خروجی شبکه و ورودی‌های تصویری متنوع می‌تواند در برخی از این پروژه‌ها مورد استفاده قرار گیرد.

انتخاب نهایی باید بر اساس Pixel Pitch، تعداد کل پیکسل‌ها، Receiver Cardها و ساختار واقعی نمایشگر انجام شود.

کاربرد X8208 در ویدئو وال LED

در پروژه‌های ویدئو وال و نمایشگر LED داخلی نیز امکان مدیریت چند تصویر، ورودی 4K، PIP و Scaling می‌تواند اهمیت زیادی داشته باشد.

این دستگاه می‌تواند برای برخی پروژه‌های سالن کنفرانس، همایش، نمایشگاه، لابی و نمایشگرهای LED بزرگ داخلی مورد بررسی قرار گیرد.

سازگاری با سیستم کنترل Linsn

X8208 بخشی از اکوسیستم کنترل نمایشگر LED شرکت Linsn است و انتخاب Receiver Card و سایر تجهیزات باید متناسب با معماری واقعی پروژه انجام شود.

برای مشاهده سایر تجهیزات کنترلی موجود در ASI Light می‌توانید بخش کنترلرهای نمایشگر LED را بررسی کنید.

مشخصات فنی ویدئو پروسسور Linsn X8208

برند Linsn
مدل X8208
نوع دستگاه Sender + Video Processor
ظرفیت بارگذاری تا 5.2 میلیون پیکسل
خروجی شبکه 8 خروجی Gigabit
ظرفیت هر خروجی تا 650 هزار پیکسل
حداکثر عرض 8192 پیکسل
حداکثر ارتفاع 4000 پیکسل
HDMI 1.4 1 × 3840×2160@30Hz
HDMI 2.0 1 × 3840×2160@60Hz
Dual DVI 1 × 3840×2160@30Hz
DisplayPort 1 × 3840×2160@60Hz
VGA 1 × 1920×1200@60Hz
نمایش چند تصویر سه پنجره
PIP دارد
EDID قابل تنظیم
Scaling Full Screen / Pixel-to-Pixel
عمق رنگ 10 بیت
3D دارد
120Hz پشتیبانی می‌کند
ولتاژ کاری AC 100–240V, 50/60Hz
توان مصرفی نامی 30 وات
دمای کاری -20 تا +70°C
رطوبت کاری 0 تا 95% RH
ابعاد 482×330.5×66.4 میلی‌متر
وزن حدود 3 کیلوگرم

تفاوت X8208 با یک کنترلر ساده

یک Sending Controller ساده معمولاً وظیفه اصلی ارسال داده تصویر به Receiver Cardهای نمایشگر را انجام می‌دهد.

اما X8208 علاوه بر ارسال داده، پردازش تصویر، Scaling، مدیریت چند ورودی، PIP، سه پنجره تصویر، EDID و ورودی 4K را نیز در اختیار سیستم قرار می‌دهد.

به همین دلیل برای پروژه‌هایی که نیاز به مدیریت حرفه‌ای‌تر منابع تصویر دارند، امکانات بیشتری نسبت به یک Sending Card ساده ارائه می‌کند.

هنگام خرید Linsn X8208 به چه نکاتی توجه کنیم؟

پیش از انتخاب این مدل بهتر است موارد زیر مشخص شوند:

  • تعداد کل پیکسل‌های نمایشگر
  • عرض و ارتفاع پیکسلی صفحه
  • Pixel Pitch
  • تعداد Receiver Cardها
  • نوع منابع ورودی
  • نیاز به 4K
  • نیاز به PIP یا سه تصویر هم‌زمان
  • نیاز به 3D یا 120Hz
  • ساختار کابینت‌ها
  • نوع کاربرد Indoor یا Outdoor

در بسیاری از پروژه‌ها انتخاب Video Processor بدون محاسبه رزولوشن واقعی نمایشگر می‌تواند باعث انتخاب دستگاهی با ظرفیت کمتر یا بیشتر از نیاز شود.

خرید ویدئو پروسسور Linsn X8208 از ASI Light

Linsn X8208 برای پروژه‌هایی قابل بررسی است که به ظرفیت بالای پردازش و ارسال تصویر، ورودی‌های متنوع و مدیریت چند محتوای تصویری نیاز دارند.

ASI Light می‌تواند در پروژه‌های طراحی، تأمین و اجرای نمایشگر LED، رزولوشن صفحه، تعداد کارت‌های دریافت، Pixel Pitch و ظرفیت Video Processor موردنیاز را بررسی کند.

برای استعلام قیمت و موجودی X8208 بهتر است ابعاد نمایشگر، رزولوشن، نوع ماژول و کاربرد پروژه در اختیار کارشناسان قرار گیرد.

سوالات متداول Linsn X8208

Linsn X8208 چیست؟

X8208 یک کنترلر دوکاره Video Processor و Sending Controller برای نمایشگرهای LED است.

ظرفیت X8208 چند پیکسل است؟

حداکثر ظرفیت بارگذاری اعلام‌شده برای این مدل 5.2 میلیون پیکسل است.

X8208 چند خروجی شبکه دارد؟

این دستگاه دارای 8 خروجی Gigabit Ethernet است.

آیا X8208 از 4K پشتیبانی می‌کند؟

بله. ورودی HDMI 2.0 و DisplayPort دستگاه تا رزولوشن 3840×2160@60Hz را پشتیبانی می‌کنند.

آیا X8208 قابلیت PIP دارد؟

بله. این دستگاه از Picture-in-Picture و همچنین نمایش سه پنجره تصویری پشتیبانی می‌کند.

آیا می‌توان از USB برای پخش فیلم از فلش استفاده کرد؟

طبق دیتاشیت رسمی، USB برای اتصال دستگاه به کامپیوتر، تنظیم پارامترها و ارتقای نرم‌افزار معرفی شده و قابلیت پخش مستقیم فایل از فلش برای X8208 تأیید نشده است.

آیا X8208 برای تلویزیون شهری مناسب است؟

در صورتی که ظرفیت 5.2 میلیون پیکسلی و تعداد خروجی‌های دستگاه با رزولوشن پروژه هماهنگ باشند، X8208 می‌تواند در برخی پروژه‌های تلویزیون شهری استفاده شود.

آیا X8208 برای ویدئو وال LED مناسب است؟

بله، در برخی پروژه‌های نمایشگر LED داخلی و ویدئو وال که به ورودی 4K، PIP و چند پنجره تصویر نیاز دارند، قابل بررسی است.

جمع‌بندی

ویدئو پروسسور Linsn X8208 یک کنترلر دوکاره حرفه‌ای با ظرفیت تا 5.2 میلیون پیکسل و 8 خروجی Gigabit است که از ورودی 4K، سه پنجره تصویر، PIP، EDID، Scaling، عمق رنگ 10 بیت و نمایش 3D پشتیبانی می‌کند.

این دستگاه می‌تواند برای برخی پروژه‌های تلویزیون شهری، نمایشگرهای بزرگ تبلیغاتی، سالن‌ها، رویدادها و ویدئو وال LED انتخاب مناسبی باشد؛ مشروط بر اینکه ظرفیت و اتصالات آن با ساختار واقعی پروژه هماهنگ باشند.

توضیحات تکمیلی

برند

linsn

مدل پروسسور

X8208

پورت های ورودی

HDMI(2).DVI.VGA.USB (plug & play).

پورت های خروجی

LAN*8

ورودی و خروجی صدا

خروجی ندارد

ساپورت پیکسلی

5.2 میلیون

ماکزیمم ساپورت پیکسلی در طول و عرض

طول : 8192 عرض : 4000

تصویر در تصویر

3

وای فای

ندارد

4K input

دارد

قابلیت کنترل با کامپیوتر

دارد با RS232.USB

تعداد اسلات سندر

4

PIP

3
